Фундамент ТС-100-4,5С проектировался для совместного использования с железобетонными опорами, поддерживающими контактную сеть железной дороги. Но это не единственное назначение ЖБИ. Его часто используют вместе опорами ЛЭП, мачт прожекторами, и других отдельностоящих конструкций, имеющих большую высоту. Основная функция фундамента – придать опоре устойчивость и обеспечить равномерную передачу нагрузок.
Конструкция фундамента

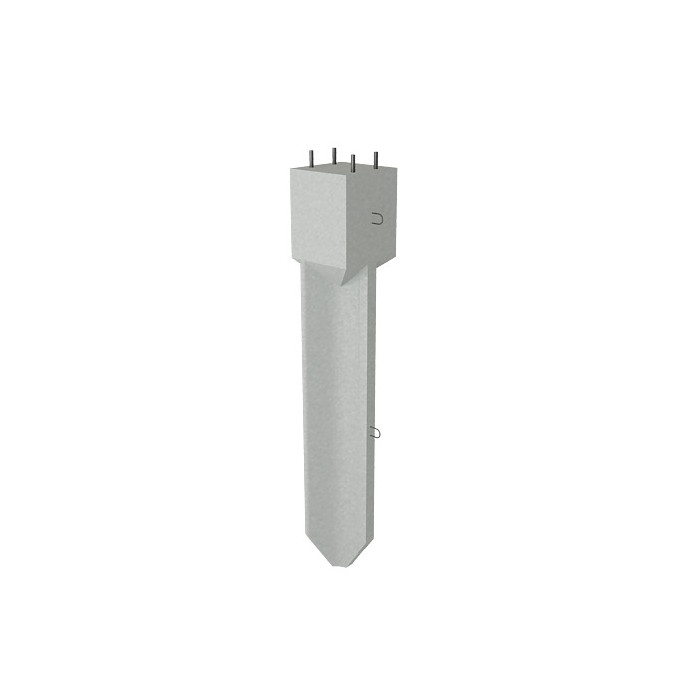

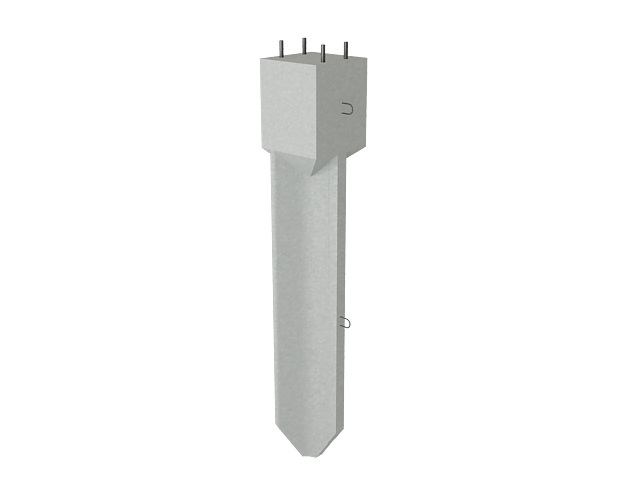

Стаканные трёхлучевые фундаменты ТС-100-4,5С состоят из нижней части – удлинённого трехгранного стержня с заострением для лучшего вхождения в грунт, и верхнего оголовка с квадратным сечением и цилиндрическим установочным местом для опоры. В оголовок устанавливается опора, затем место стыковки укрепляется сливной цементной стяжкой. Нижняя трёхлучевая часть сопрягается с верхней объединённым пространственным арматурным каркасом.
Фундамент ТС-100-4,5С можно использовать в любом виде грунта, в том числе и в пучинистом, а также в районах, где отмечается высокая сейсмоактивность, так как индекс нормативной нагрузки у ЖБИ этого типоразмера достаточно высок. Так как фундамент ТС-100-3,5 используется в грунте, его поверхность обрабатывается гидроизоляционными мастиками. Для транспортировки и монтажа изделий используются строповочные отверстия и петли, которые после установки в грунт срезаются, а места среза дополнительно гидроизолируются.
Маркировка
В маркировке стаканного трёхлучевого фундамента ТС-100-4,5С указывается его тип, а следовательно, и конструктивные особенности; после этого указывается величина расчётной нагрузки, которую фундамент может выдержать без деформации и потери прочности (в кНм); затем – габариты изделия в м. Дополнительно могут указываться различные варианты исполнения: С – северное; К - выдерживающее постоянный контакт с агрессивными средами; Э – устойчивое к электрокоррозии.
Способ изготовления и материал
ТС-100-4,5С изготавливается в стальных формах. К важным техническим требованиям относится устройство отверстий для слива воды в нижней части оголовка, а также толщина бетонного слоя, покрывающая армирующий каркас.
Материал изготовления – бетон повышенной плотности и прочности класса В30. Так как фундамент относится к ответственным изделиям, эксплуатирующимся в сложных условиях, бетон имеет высокие характеристики морозостойкости и водонепроницаемости. Армирование выполняется в нескольких различных вариантах в зависимости от климатических условий в предполагаемой зоне использования. В любом случае обязателен вывод на поверхность заземляющего элемента конструкции, к нему затем подключаются приборы диагностики.
Размеры и характеристики ТС-100-4,5С представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.
- Длина: 4 500 мм.
- Ширина: 670 мм.
- Высота: 530 мм.
- Вес: 1,63 т.
- Объем: 0.650 м³
- ГОСТ: Рабочие чертежи 4182и
Доставка ТС-100-4,5С осуществляется собственным транспортом в г. Химки, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.
Транспортировать тяжеловесный груз согласно ГОСТ Рабочие чертежи 4182и разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.
При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.
ТС-100-4,5С цена за штуку и зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.
